食品パッケージのフィルム、お菓子の袋、化粧品の包装——身のまわりの「写真のようにきれいな印刷」の多くはグラビア印刷です。
この記事では、グラビア印刷の仕組みと工程、得意・不得意、他の印刷方式との違いを解説します。あわせて、解説記事ではあまり語られない「版（シリンダ）の管理・洗浄」という現場運用の視点にも触れます。ここが実は、品質とコストを大きく左右するポイントです。
この記事でわかること
- グラビア印刷の仕組み（彫刻セル→インキ充填→ドクター→転写の4ステップ）
- 写真のような濃淡表現ができる理由と、代表的な用途
- オフセット印刷・フレキソ印刷との違い（版式・品質・コストの早見表）
- 品質とコストを左右する「シリンダの洗浄・保管」という現場運用の視点
グラビア印刷とは——凹版方式の代表格
グラビア印刷とは、金属製シリンダの表面に彫刻した微細な凹み（セル）にインキを満たし、フィルムや紙へ転写する凹版印刷の一種です。この円筒状の版をシリンダ（版胴）と呼びます。
印刷の仕組み（彫刻セル→インキ充填→ドクター→転写の4ステップ）
グラビア印刷の工程は、次の4段階で進みます。
- 彫刻セル: シリンダの表面には、あらかじめ無数の微細な凹み（セル）が彫刻されている
- インキ充填: シリンダをインキパンに浸し、セルの中までインキを満たす
- ドクター（かき取り）: ドクターブレードで表面の余分なインキをかき取り、セルの中だけにインキを残す
- 転写・乾燥: 圧胴でフィルムや紙をシリンダに押し当ててセル内のインキを転写し、乾燥ゾーンで溶剤を飛ばして次の色のユニットへ送る
これを色数分（多いものでは8〜10色）繰り返して、フルカラーの印刷物が完成します。

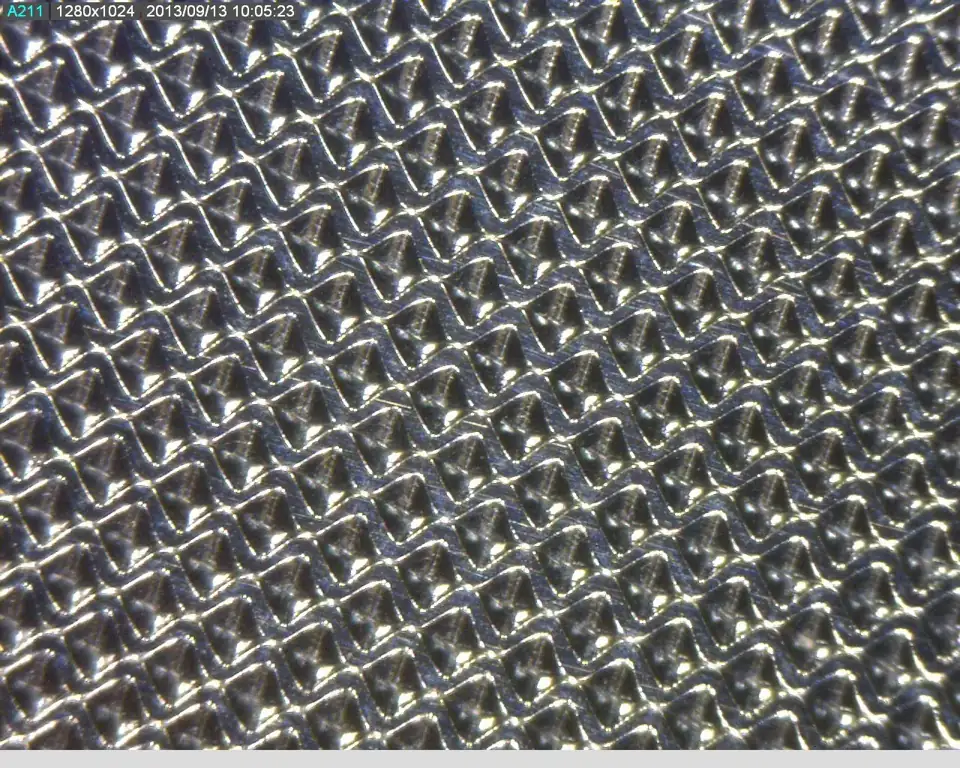

セルは目視では確認しづらいほど微細です。下の画像は、実際のシリンダ表面をAniCAM（拡大測定システム）で撮影したセルの様子です。三角錐状の凹みが規則的に並んでいるのがわかります。1つひとつのセルが、インキを計量する「升」の役割を果たしています。
なぜ「写真のような」表現ができるのか
グラビア印刷の最大の特徴は、セルの深さ・大きさでインキの量（＝濃淡）を物理的に変えられることです。網点の大小だけで濃淡を擬似表現する方式と違い、インキ層そのものに厚薄がつくため、滑らかなグラデーションと深みのある発色が得られます。
シリンダ（版胴）の構造と製版方式
グラビアの版＝シリンダは、鉄の管（中空ロール）を土台にした多層構造です。
鉄芯（ボディ） → 銅めっき層（ここにセルを彫刻） → クロムめっき層（表面保護・耐刷性）製版（セルを作る）方式は主に3つあります。
| 方式 | 仕組み | 特徴 |
|---|---|---|
| 電子彫刻 | ダイヤモンド針で銅面に彫る | 現在の主流。階調制御が精密 |
| レーザー製版 | レーザーで直接彫刻 | 微細セル・高精細に強い |
| 腐食（エッチング） | 薬品で銅を溶かして彫る | 伝統的方式。用途限定的に残る |
彫刻後にクロムめっきをかけて完成です。使用後はクロム面を傷めずにセル内のインキだけを落とす洗浄が、シリンダを長く使う条件になります。摩耗・損傷したら再めっき→再彫刻で再生します（この再生費用が「版代が高い」の正体です）。
グラビア印刷機の構成
多色のグラビア輪転機は、色数分の印刷ユニットを直列に並べた構造です。1ユニットの構成:
- インキパン: シリンダ下部が浸るインキ溜まり
- 版胴（シリンダ）と圧胴: フィルムを挟んで転写
- ドクターブレード: 余分なインキをかき取る薄い金属刃。当て方（角度・圧）が品質を左右
- 乾燥ゾーン: 熱風で溶剤を飛ばす。次色までに乾かないと色が混ざる
高速機では毎分数百メートルでフィルムが走ります。この速度でも品質が安定するのは、セルという「物理的なインキ計量升」があるからです。
よくある品質トラブルと版の関係
グラビア印刷の品質トラブルは、多くがシリンダ（版）の状態に起因します。
| トラブル | 症状 | 主な原因 |
|---|---|---|
| 版かぶり | 非画線部が薄く汚れる | ドクター不良、セル外の残インキ |
| 濃度ムラ・色変わり | ロットで色が合わない | セル内の固着インキで転移量が変化、インキ粘度管理 |
| ドクター筋 | 流れ方向のスジ | ブレード欠け、異物噛み込み |
| ミスチング | インキの飛散 | 高速時の粘度不適正 |
太字にした2つはシリンダの洗浄品質に直結するトラブルです。「印刷機やインキをいくら調整しても直らない色ムラが、洗浄を見直したら消えた」というのは現場でよくある話です。
グラビア印刷の得意・不得意
グラビア印刷は、階調表現と大ロット生産に強い一方、版代の高さと小ロット対応に課題がある印刷方式です。
メリット
- 階調表現・発色が卓越: 写真・グラデーションの再現性は印刷方式の中でも随一
- 多様な素材に印刷可能: プラスチックフィルム・紙・アルミ箔など。軟包装（食品パッケージ）で圧倒的シェア
- 版が丈夫で大ロットに強い: 金属シリンダは耐刷性が高く、増刷・リピートに向く
デメリット
- 版代（シリンダ製作費）が高い: 1色1本の彫刻シリンダが必要で、初期費用が大きい
- 小ロットに不向き: 版代を償却できる量産向き
- 有機溶剤の使用: 従来は油性インキ＋溶剤が主流で、VOC・労働安全対応が課題（水性化・溶剤代替が進行中、2026年7月時点）
グラビア印刷の主な用途
グラビア印刷は、フィルムなど軟包装材への高精細カラー印刷で圧倒的なシェアを持ちます。
| 用途カテゴリ | 具体例 | グラビアが選ばれる理由 |
|---|---|---|
| 食品包装フィルム | スナック菓子・冷凍食品・レトルトパウチ | 写真調の発色とバリア性フィルムへの高精細印刷 |
| 化粧品・トイレタリー | シャンプー・洗剤の軟包装パッケージ | 大ロット生産とグラデーション表現 |
| 建材・内装材 | 壁紙、化粧板 | 木目・柄の連続再現性 |
| その他 | 切手、雑誌のグラビアページ | 濃淡の緻密な再現 |
いずれも「フィルムなど非吸水性素材」「大ロット」「写真調の濃淡表現」が求められる分野で、グラビア印刷が選ばれています。
他の印刷方式との違い
グラビア印刷とオフセット印刷・フレキソ印刷の違いは、版式とインキの転写方式に集約されます。
| グラビア印刷 | オフセット印刷 | フレキソ印刷 | |
|---|---|---|---|
| 版式 | 凹版（金属シリンダ） | 平版（刷版＋ブランケット） | 凸版（樹脂版） |
| 得意分野 | フィルム・軟包装、写真調 | 紙・チラシ・書籍 | 段ボール・ラベル・紙器 |
| 階調表現 | ◎（インキ厚で濃淡） | ○ | △〜○ |
| 版代 | 高い | 安い | 中程度 |
| ロット | 大ロット向き | 中〜大 | 中〜大 |
| インキ | 溶剤系中心（水性化進行中） | 油性 | 水性・UV中心 |
- オフセットとの違い: オフセットは紙への商業印刷の主役。フィルムへの印刷や厚いインキ層は苦手で、パッケージ分野ではグラビアが強い
- フレキソとの違い: 環境対応（水性インキ）でフレキソへの移行が話題ですが、階調・発色はグラビア優位。詳しくはグラビア印刷とフレキソ印刷の違いで比較しています
現場視点: 品質とコストは「シリンダの運用」で決まる
グラビア印刷の品質とコストは、シリンダ（版）の洗浄・保管という運用面で大きく変わります。解説記事ではあまり触れられませんが、ここがグラビア印刷の現場では品質・原価の急所です。
製版（彫刻）→ 印刷 → 【洗浄】 → 保管 → 再使用 or 再彫刻- 印刷後のシリンダにインキが残ったままだと、セル容積が変わり次回の濃度が狂う。版かぶり・色ムラの原因に
- 洗浄が不十分なまま保管すると固着が進み、再彫刻（数十万円級）のサイクルが早まる
- 従来の溶剤手洗いは、有機溶剤の高騰・入手難と人手不足で維持が難しくなっている
つまり「きれいに刷る」ためには「きれいに洗う」工程が不可欠です。当社は40〜50℃加温＋超音波の自動シリンダ洗浄装置と植物性洗浄液で、この工程の省人化・脱溶剤を支援しています。実際の洗浄性は、デモ機によるテスト洗浄で確認いただけます。詳しくはグラビアシリンダの洗浄方法をご覧ください。
よくある質問
グラビア印刷は何に使われる?
食品・菓子のフィルム包装、レトルトパウチ、化粧品・トイレタリーのパッケージ、壁紙・化粧板、切手など。「フィルムに高精細フルカラーを刷る」分野はほぼグラビア印刷が担っています。
オフセット印刷との違いは?
版式が異なります。オフセットは平版（刷版とブランケットを介して転写）、グラビアは凹版（セルにインキを直接計量して転写）です。用途面では、オフセットは紙への商業印刷が主役で、グラビアはフィルムなど軟包装分野で強みを持ちます。
なぜ写真表現に強い?
セルの深さ・大きさでインキの量を物理的に変えられるためです。網点の大小だけで濃淡を表現する方式と違い、インキ層そのものに厚薄がつくので、滑らかなグラデーションが再現できます。
グラビア印刷の「グラビア」とは?
語源はフランス語のphotogravure（写真凹版）です。雑誌の「グラビアページ」という言葉も、かつて写真ページがグラビア印刷で刷られていたことに由来します。
環境対応はどう進んでいる?
水性インキ化、VOC回収装置、そして洗浄工程の脱溶剤（植物由来洗浄液への切り替え）が三本柱です。2024年の労安法改正以降、洗浄工程の見直しが加速しています（2026年7月時点）。
まとめ
- グラビア印刷はセルにインキを充填する凹版方式。インキ厚で濃淡を再現でき、写真調の表現とフィルム印刷に強い
- 版代が高く大ロット向き。軟包装分野の主力
- 品質・原価の急所はシリンダの洗浄・管理。溶剤高騰の今こそ、洗浄工程の見直しが競争力に直結する
